Bab 1 Ringkasan Produk
AI-733 RK3588 Multifungsi Intelligent Motherboard
1.1Lingkup penerapan
AI-733 adalah motherboard cerdas multifungsi, yang umum digunakan dalam ARM PC, splicing layar besar, animasi dan game, tablet konferensi, edge computing, komputer industri,Kotak pemutar TV , cloud server, NVR pintar dan bidang lainnya.
1.2Ringkasan Produk
AI - 733 menggunakan Rockchip RK 3588, sebuah generasi baru unggulan octa-core 64-bit prosesor.0 sistem (kernel adalah Linux 5.10 ). GPU menggunakan Mali-G610 MC4, yang memiliki kinerja yang luar biasa dan kinerja biaya tinggi.,dan mendukung layar multi; antarmuka kecepatan tinggi yang kaya (PCIe, TYPE-C, SATA, Gigabit Ethernet), yang mudah diperluas.
1.3Fitur
- Mendukung dekoding hingga 8K dan berbagai sinyal LVDS layar LCD, layar EDP.
- beberapa metode upgrade seperti remote, U disk, kartu TF, kabel USB yang terhubung ke komputer, dll.
- U disk, TF kartu konfigurasi parameter layar, plug and play, dukungan sempurna untuk semua ukuran, semua resolusi tampilan.
- Sempurna mendukung perangkat lunak rilis industri utama dan perangkat lunak aplikasi industri, siap digunakan.
- Sempurna mendukung berbagai layar sentuh arus utama seperti inframerah, optik, kapasitif, resistif, dll, mendukung konfigurasi HID dari layar sentuh bebas pengemudi, dan tidak memerlukan debugging.
- Sempurna mendukung perangkat USB / port serial utama industri, printer, pembaca kartu, keyboard kata sandi, pembaca sidik jari, kamera, pengenalan kartu ID, pemindai kode QR, dll.,dan menyediakan program uji demo.
- Sangat terintegrasi. dengan 9 port USB, 9 port serial, 4 port IO, WIFI / RJ45 / 4G / 5G dan pilihan jaringan lainnya.
- Socket modul PCI-E built-in, mendukung berbagai modul PCI-E seperti YUGE dan Quectel untuk mengakses Internet.

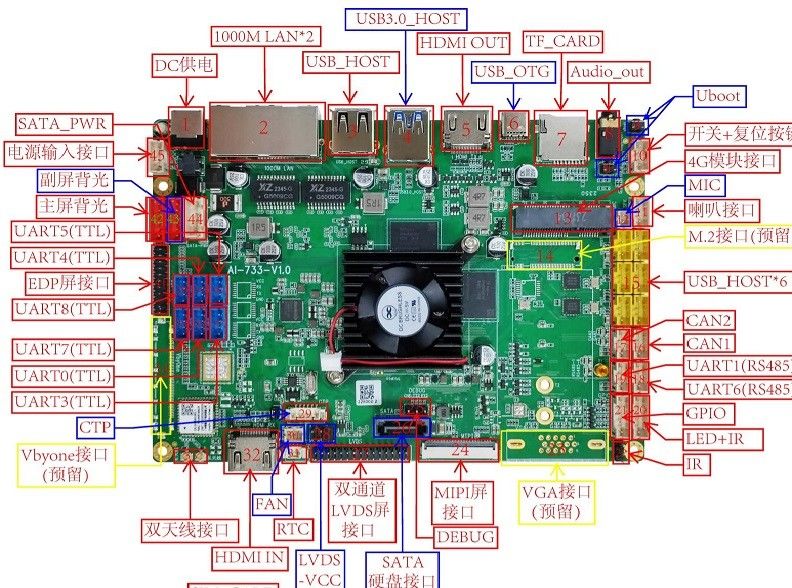

1.4Diagram penampilan dan deskripsi antarmuka
Antarmuka yang sesuai dengan angka dalam gambar adalah:
| nomor seri |
Definisi Pin |
| 1 |
Sumber daya DC-12V |
| 2 |
1000M LAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (output HDMI) |
| 6 |
USB 0 _OTG (TYPE-C) |
| 7 |
Kartu TF |
| 8 |
Audio_OUT |
| 9 |
Tombol Uboot (Uboot dapat dipicu oleh pin panjang setelah Audio_out) |
| 10 |
Tombol power + tombol reset |
| 11 |
Antarmuka Speaker |
| 12 |
Antarmuka MIC |
| 13 |
Antarmuka modul 4G |
| 14 |
Antarmuka M.2 opsional (modul 5G, hard disk, dll.) |
| 15 |
USB_HOST (6) |
| 16 |
CAN1 |
| 17 |
CAN2 adalah opsional dan multiplexed dengan port serial 5. |
| 18 |
Serial port 6 (RS485) |
| 19 |
Serial port 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
Antarmuka IR |
| 23 |
Antarmuka VGA opsional |
| 24 |
Antarmuka layar MIPI |
| 25 |
DEBUG port serial 2 |
| 26 |
Antarmuka hard disk SATA |
| 27 |
Antarmuka layar LVDS dual channel |
| 28 |
LVDS-VCC (melompat pasokan listrik layar) |
| 29 |
CTP antarmuka layar sentuh (sama dengan No. 48, pilih salah satu) |
| 30 |
FAN Fan Connector |
| 31 |
RTC-BAT (interface baterai RTC) |
| 32 |
HDMI IN |
| 33 |
Antarmuka antena ganda WiFi |
| 34 |
Opsi antarmuka Vbyone |
| 35 |
Serial port 7 (default TTL serial port, opsional RS232) |
| 36 |
Serial port 0 (default TTL serial port, opsional RS232) |
| 37 |
Serial port 3 (default TTL serial port, opsional RS232) |
| 38 |
Serial port 8 (default TTL serial port, opsional RS232) |
| 39 |
Serial port 4 (default TTL serial port, opsional RS232) |
| 40 |
Serial port 5 (default TTL serial port, opsional RS232) |
| 41 |
Antarmuka layar EDP |
| 42 |
SATA_PWR (SATA hard disk power supply) |
| 43 |
Antarmuka lampu latar layar sekunder |
| 44 |
Antarmuka lampu latar layar utama |
| 45 |
Antarmuka input daya |
| 46 |
SIM-KARD |
| 47 |
MIPI-CAM (MIPI Camera Interface) |
| 48 |
CTP layar sentuh antarmuka kursi PFC (sama dengan No. 29, pilih satu) |
