Smart Commercial Display Motherboard AI-530 Rockchip RK3568
  • Smart Commercial Display Motherboard AI-530 Rockchip RK3568
  • Smart Commercial Display Motherboard AI-530 Rockchip RK3568
  • Smart Commercial Display Motherboard AI-530 Rockchip RK3568
Smart Commercial Display Motherboard AI-530 Rockchip RK3568

Smart Commercial Display Motherboard AI-530 Rockchip RK3568

Tempat asal Cina
Nama merek YNH
Sertifikasi UL
Nomor model 530
Document YNH-530 Product Specificati...25.pdf
Rincian produk
CPU:
Rockchip RK3 568, quad-core, 2.0 GHz
DDR:
Standar 2G (4G /8G Opsional) LP DDR 4
eMMC:
EMMC 32G (64G / 128G Opsional)
Resolusi decoding:
Dukung hingga 4K
Sistem Operasi:
Android 11.0 /ubuntu20.04 /debian 11.0 (kernel adalah linux4.19)
Antarmuka USB:
6, 2 USB3.0 (salah satunya adalah OTG), 4 USB 2.0 _Host
Menyoroti:

Smart Commercial Display Motherboard

,

RK3568 motherboard layar komersial

,

Intelligent Motherboard RK3568

Syarat Pembayaran & Pengiriman
Kuantitas min Order
100 PCS
Harga
50-80 USD per pcs
Kemasan rincian
Kemasan kardus, setiap kotak berisi 100 motherboard ， ukuran kotak 57*39*31cm
Waktu pengiriman
30 hari
Syarat-syarat pembayaran
L/C, T/T
Menyediakan kemampuan
5000pcs per bulan
Deskripsi Produk

Bab 1 Ringkasan Produk

1.1Lingkup penerapan

AI-530 adalah motherboard tampilan cerdas komersial, umumnya berlaku untuk: signage digital, terminal self-service, dll.

1.2Ringkasan Produk

AI-530 menggunakan prosesor Quad-core Rockchip RK3568, chip ini dilengkapi dengan 1.0 T NPU daya komputasi, dilengkapi dengan sistem Android11.0 /Ubuntu20.04 /Debian 11.0 (kernel adalah Linux 4.19),frekuensi utama hingga 2GPU menggunakan Mali-G52, mendukung dekoding video 4K 60fps H.265/H.264/VP9, mendukung pengkodean video 1080P 100fps H.265/H.264.Mendukung output dan input video multi-saluran, antarmuka yang kaya, dan mendukung berbagai ekspansi periferal.

1.3Fitur

  • Mendukung hingga dekoding 4K dan output layar dual-channel LVDS / EDP / MIPI / HDMI.
  • beberapa metode upgrade seperti remote, U disk, kartu TF, kabel USB yang terhubung ke komputer, dll.
  • U disk, TF kartu konfigurasi parameter layar, plug and play, dukungan sempurna untuk semua ukuran, semua resolusi tampilan.
  • Sempurna mendukung perangkat lunak rilis industri utama dan perangkat lunak aplikasi industri, siap digunakan.
  • Sempurna mendukung berbagai layar sentuh arus utama seperti inframerah, optik, kapasitif, resistif, dll, mendukung konfigurasi HID dari layar sentuh bebas pengemudi, dan tidak memerlukan debugging.
  • Sempurna mendukung perangkat USB / port serial utama industri, printer, pembaca kartu, keyboard kata sandi, pembaca sidik jari, kamera, pengenalan kartu ID, pemindai kode QR, dll.,dan menyediakan program uji demo.
  • Sangat terintegrasi dengan 6 port USB, 8 port serial, 4 port IO, WIFI/RJ45/4G dan pilihan jaringan lainnya.
  • Socket modul PCI-E 4G built-in, mendukung berbagai modul PCI-E 4G seperti Yuge dan Quectel untuk mengakses Internet.

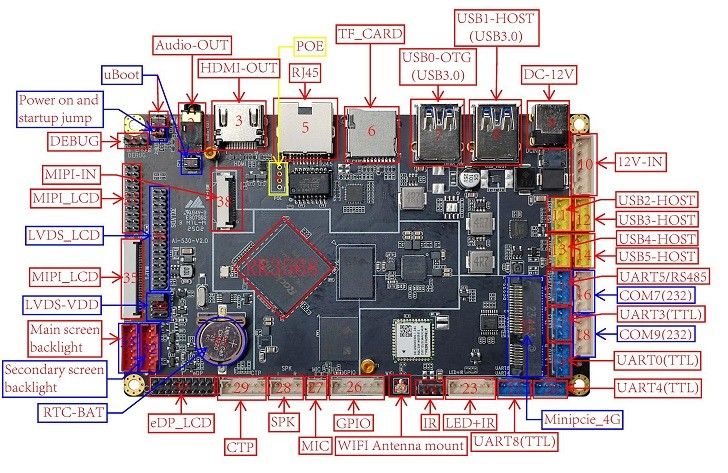

1.4Diagram penampilan dan deskripsi antarmuka

Smart Commercial Display Motherboard AI-530 Rockchip RK3568 0
Antarmuka yang sesuai dengan angka dalam gambar adalah:

nomor seri Definisi Pin
1 AndaSepatuPeningkatantombol
2 Audio-OUTStand headphone
3 HDMI outputantarmuka
4 Port jaringan POE(Reservasi, opsional)
5 Port jaringan RJ45
6 TFslot kartu
7 USB0_OTG(USB 3.0)
8 USB1_ HOST(USB 3.0)
9 DC-12V input daya
10 12Vinput dayaantarmuka
11 USB2_ HOST(USB 2.0)
12 USB3_ HOST(USB 2.0)
13 USB4_ HOST(USB 2.0)
14 USB5_ HOST(USB 2.0)
15 UART5/RS485 (port serial TTL default,Port serial RS485Opsional)
16 Pengelolaan7 (RS232 port serial secara default,Port serial TTLOpsional)
17 UART3 (port serial TTL)
18 Pengelolaan9 (RS232 port serial secara default,Port serial TTLOpsional)
19 UART0 (TTL serial port)
20 UART4 (port serial TTL)
21 UART8 (port serial TTL)
22 Slot modul 4G PCI-E
23 LED+IR(switch + remote control light board interface)
24 IR(antarmuka remote control receiver)
25 Soket antena WIFI
26 GPIOantarmuka
27 MICantarmuka mikrofon
28 Antarmuka speaker SPK
29 CTP(antarmuka layar sentuh i2c)
30 eDPinterface layar
31 RTCBateraipemegang
32 Layar sekunderlampu latar belakangantarmuka
33 Layar utamaantarmuka lampu latar
34 LVDS-VDD(LVDS layar power supply jump)
35 Antarmuka FPC layar MIPI(sama dengan antarmuka layar MIPI No. 37, multiplexed dengan antarmuka layar LVDS dual-channel)
36 Dua saluranLVDSlayarantarmuka(diperbanyak dengan antarmuka layar MIPI)
37

Antarmuka pin layar MIPI(sama dengan antarmuka FPC layar MIPI No. 35, multipleks dengan antarmuka LVDS dual-channel,

Anda dapat menambahkan MIPI ke papan eDP untuk mengubahnya menjadi output antarmuka eDP)
38 MIPI-IN(HDMI IN interface)
39 DEBUGserialPelabuhan 2
40 Daya pada dan mesin muncul
41 SIM_CARDslot
