RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display
  • RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display
  • RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display
  • RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display
RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display

RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display

Tempat asal Cina
Nama merek YNH
Sertifikasi UL
Nomor model 536
Rincian produk
CPU:
Rockchip RK3576, Octa -Core, 2.2 GHz
DDR:
Standar 4G (8G/16G Opsional) LP DDR 4
eMMC:
Standar 32G (64G / 128G / 256G Opsional)
Resolusi decoding:
Dukung hingga 8k
Menyoroti:

RK3576 Linux Motherboard

,

Linux Motherboard 8K

,

Komersial Tampilan Linux Board

Syarat Pembayaran & Pengiriman
Kuantitas min Order
100 PCS
Harga
50-80 USD per pcs
Kemasan rincian
Kemasan kardus, setiap kotak berisi 100 motherboard ， ukuran kotak 57*39*31cm
Waktu pengiriman
30 hari
Syarat-syarat pembayaran
L/C, T/T
Menyediakan kemampuan
5000pcs per bulan
Deskripsi Produk

RK3576 AI-536 Commercial Display Linux Motherboard dengan output video 8K dan layar multi

1.1Lingkup penerapan

· AI-536 adalah papan kontrol all-in-one multi-fungsi cerdas, yang banyak digunakan di iFPD, kontrol industri dan gateway, terminal cloud, peralatan pengenalan wajah,kontrol pusat dan tampilan komersial yang dipasang pada kendaraan.

1.2Ringkasan Produk

AI-536 menggunakan prosesor 64 bit RK 3576 octa-core kinerja tinggi dari Rockchip dengan frekuensi hingga 2.2GHz.0 sistem (kernel adalah Linux 5.10), dan GPU menggunakan ARM G52 MC3, yang memiliki kinerja yang luar biasa dan kinerja biaya tinggi.built-in multi-display interface, dan mendukung multi-screen display; antarmuka kecepatan tinggi yang kaya (PCI-E, Gigabit Ethernet) dan mudah diperluas.

1.3Fitur

  • Mendukung dekoding hingga 8K dan layar dual-channel LVDS / EDP / MIPI / HDMI / VbyOne
  • Mendukung beberapa metode upgrade seperti koneksi kabel USB ke komputer, U disk, remote, dll.
  • Parameter layar konfigurasi U disk, plug and play, dukungan sempurna untuk semua ukuran dan resolusi layar tampilan
  • Sempurna mendukung perangkat lunak rilis industri arus utama dan perangkat lunak aplikasi industri, siap digunakan
  • Sempurna mendukung berbagai layar sentuh arus utama seperti inframerah, optik, kapasitif, resistif, dll, mendukung konfigurasi HID dari layar sentuh bebas pengemudi, dan tidak memerlukan debugging.
  • Sempurna mendukung perangkat USB / port serial utama industri, printer, pembaca kartu, keyboard kata sandi, pembaca sidik jari, kamera, pengenalan kartu ID, pemindai kode QR, dll.,dan menyediakan program uji demo.
  • Sangat terintegrasi dengan 7 port USB, 7 port serial, 4 port IO, WIFI/RJ45/4G dan pilihan jaringan lainnya.
  • Socket modul PCI-E built-in, mendukung berbagai modul PCI-E seperti YUGE dan Quectel untuk mengakses Internet.

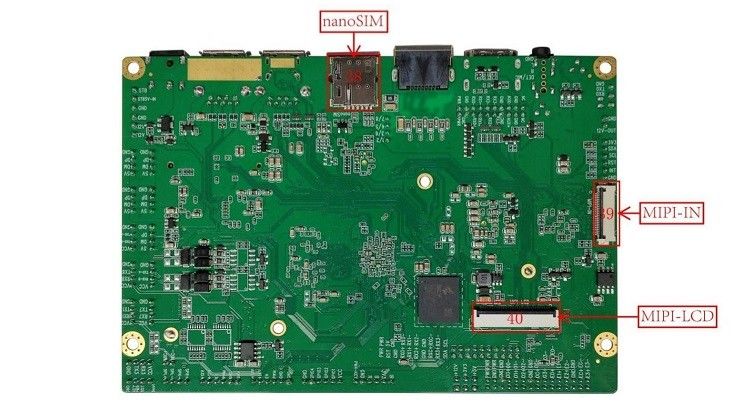

1.4Diagram penampilan dan deskripsi antarmuka

RK3576 Commercial Display Linux Motherboard Dengan 8K Video Output Dan Multi-Screen Display 0

Antarmuka yang sesuai dengan angka dalam gambar adalah:



nomor seri Definisi Pin
1 UBootTombol upgrade
2 Telepon headphone jack
3 HDMI OUT(Interface output HDMI,multiplexed dengan antarmuka eDP atau antarmuka VbyOne, pilih salah satu dari tiga)
4 Antarmuka layar eDP(multiplexed dengan antarmuka output HDMI atau antarmuka VbyOne, pilih salah satu dari tiga)
5 RJ45 Ethernet(1000M)
6 POEport jaringan
7 Slot TF_CARD
8 USB3.0_OTG
9 USB3.0_HOST
10 Sumber daya DC-12V
11 PWR-IN(12V antarmuka input daya)
12 Slot modul 4G PCI-E
13 USB2.0_HOST*5
14 UART6/RS485(port serial TTL default, opsional)RS485)
15 UART9/RS485(port serial TTL default, opsional)RS485)
16 UART8(port serial TTL default, opsional)RS232)
17 UART7(port serial TTL default, opsional)RS232)
18 UART1(port serial TTL default, opsional)RS232)
19 UART3(port serial TTL default, opsional)RS232)
20 RST+PWR(tombol reset upgrade + power switch interface)
21 Antarmuka mikrofon MIC
22 Antarmuka speaker SPK
23 Layar sekunderlampu latar belakangantarmuka
24 Layar utamaantarmuka lampu latar
25 GPIO
26 LED+IR(interface papan lampu remote control)
27 Soket antena WiFi
28

Antarmuka layar MIPI-eDP(sama dengan antarmuka FPC layar 45 mipi, multipleks dengan antarmuka LVDS dual-channel,

Anda dapat menambahkan mipi ke papan eDP untuk mengubahnya menjadi antarmuka eDP)
29 LVDS-VCC (LVDS layar power supply jump)
30 Antarmuka layar LVDS dua saluran(diperbanyak dengan antarmuka MIPI)
31 RTC-BAT (interface baterai RTC)
32 VbyOne antarmuka(opsional, multiplexed dengan antarmuka output HDMI atau antarmuka eDP, pilih salah satu dari tiga)
33 CTP antarmuka layar sentuh
34 12V-OUT(12V output interface)
35 Debug serialPelabuhan 0
36 Mesin muncul ketika dihidupkan(jika pop-up diputus, mesin tidak akan boot setelah menyala dan perlu dinyalakan dengan menekan tombol)
37 MaskROMtombol(bisa dipicu dengan melewati jarum panjang melalui telepon)
38 slot kartu nanoSIM
39 Antarmuka MIPI-IN
40 Antarmuka FPC layar MIPI(digabungkan dengan antarmuka MIPI No. 35 atau antarmuka LVDS dual-channel)











Bab 2 Daftar fungsi dasar

Indikator perangkat keras utama
CPU Rockchip RK3 576, octa-core, 2,2 GHz
DDR Standar 4G (opsional 8G/16G) LP DDR 4
EMMC Standar 32G (opsional 64G / 128G / 256G)
Resolusi dekoding Dukungan hingga 8K
sistem operasi Android1 4.0 (kernel adalah Linux5.10)
Dukungan jaringan 1000M Ethernet, mendukung port jaringan POE
2.4G + 5G dual-band wifi6 modul, Bluetooth 5.4
Dukung 4G, terhubung ke modul 4G antarmuka PCI-E
Antarmuka USB 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST
Serial Port 7, 6 port serial TTL (opsional 4 RS232 dan 2 RS485), 1 Debug
Output LCD 1 antarmuka LVDS dua saluran(multi-dipasang dengan dua antarmuka MIPI,satu dari tiga)
Pelabuhan DP(dibagikan dengan output HDMI dan port VbyOne,Pilih salah satu dari tiga)
1 Antarmuka output HDMI(multiplexed dengan antarmuka eDP dan antarmuka VbyOne, pilih salah satu daritiga)

2 Antarmuka MIPI(bisa menambahkan mipi ke papan eDP untuk menjadi antarmuka output eDP,

Multiplexing dengan antarmuka LVDS dual-channel,Pilih salah satu dari tiga)
1 antarmuka VbyOne (opsional, multiplexed dengan antarmuka eDP dan antarmuka output HDMI,Pilih salah satu dari tiga)
MIPI-IN 1 Antarmuka input MPII
Output speaker Mendukung saluran tunggal 4R / 20W speaker
Jam Waktu Nyata RTC Baterai mendukung memori waktu selama 3 tahun dan mendukung waktu daya on dan off
Peningkatan Sistem Mendukung upgrade kabel USB / U disk / jaringan
