AI-732 Commercial Display Ubuntu Motherboard dengan Rockchip RK3588 Processor dan Mali-G610 MC4 GPU
1.1Lingkup penerapan
AI-732 adalah motherboard cerdas multifungsi, yang umum digunakan di PC ARM, pemasangan layar besar, animasi dan game, tablet konferensi, edge computing, komputer industri,Kotak pemutar TV , cloud server, NVR pintar dan bidang lainnya.
1.2Ringkasan Produk
AI-732 menggunakan Rockchip RK3588, sebuah generasi baru unggulan processor 64-bit octa-core.0 sistem (kernel adalah Linux 5.10 ). GPU menggunakan Mali-G610 MC4, yang memiliki kinerja yang luar biasa dan kinerja biaya tinggi.,dan mendukung layar multi; antarmuka kecepatan tinggi yang kaya (PCIe, TYPE-C, Gigabit Ethernet), yang mudah diperluas.
1.3Fitur
- Mendukung dekoding hingga 8K dan berbagai tampilan LVDS / EDP / MIPI / HDMI
- Mendukung beberapa metode upgrade seperti remote, kabel USB yang terhubung ke komputer, paket OTA U disk, dll.
- U disk, TF kartu konfigurasi parameter layar, plug and play, dukungan sempurna untuk semua ukuran, semua resolusi tampilan.
- Sempurna mendukung perangkat lunak rilis industri utama dan perangkat lunak aplikasi industri, siap digunakan.
- Sempurna mendukung berbagai layar sentuh arus utama seperti inframerah, optik, kapasitif, resistif, dll, mendukung konfigurasi HID dari layar sentuh bebas pengemudi, dan tidak memerlukan debugging.
- Sempurna mendukung perangkat USB / port serial utama industri, printer, pembaca kartu, keyboard kata sandi, pembaca sidik jari, kamera, pengenalan kartu ID, pemindai kode QR, dll.,dan menyediakan program uji demo.
- Sangat terintegrasi. dengan 9 port USB, 7 port serial, 4 port IO, WIFI / RJ45 / 4G / 5G dan pilihan jaringan lainnya.
- Socket modul PCI-E built-in, mendukung berbagai modul PCI-E seperti YUGE dan Quectel untuk mengakses Internet.

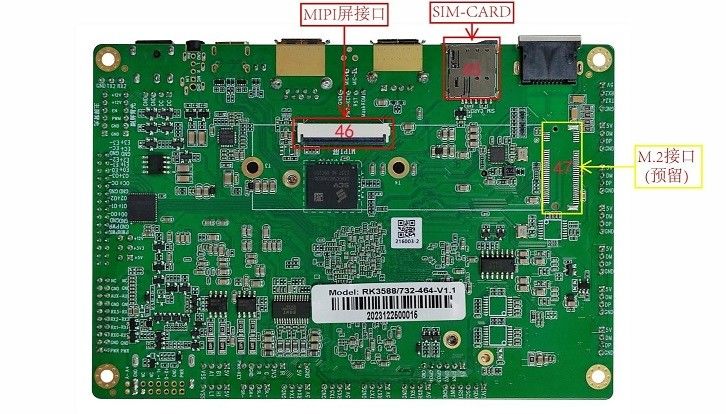

1.4Diagram penampilan dan deskripsi antarmuka
Antarmuka yang sesuai dengan angka dalam gambar adalah:
| nomor seri |
Definisi Pin |
| 1 |
Port jaringan RJ45(1000M) |
| 2 |
Slot kartu TF |
| 3 |
USB1_HOST |
| 4 |
Tombol upgrade uBoot |
| 5 |
Antarmuka MIC |
| 6 |
Antarmuka Switch +antarmuka tombol reset upgrade paksa |
| 7 |
Antarmuka kamera MIPI |
| 8 |
USB3.0_ HOST |
| 9 |
PWR-ON |
| 10 |
USB0-OTG(TYPE-C)(port USB untuk upgrade dan debugging) |
| 11 |
Audio_out headphone jack(dengan mikrofon) |
| 12 |
Antarmuka daya DC-12V |
| 13 |
Antarmuka input daya 12V |
| 14 |
DEBUG serialPelabuhan 2 |
| 15 |
Layar sekunderlampu latar belakangantarmuka |
| 16 |
Antarmuka lampu latar layar utama |
| 17 |
Antarmuka layar LVDS dual channel |
| 18 |
LVDS layar power supply melompat |
| 19 |
antarmuka layar eDP0 (dapat dikonfigurasi sebagai output HDMI dengan adaptor board) |
| 20 |
HDMI-RX (interface input HDMI) |
| 21 |
HDMI-TX (interface output HDMI,antarmuka eDP1 opsional) |
| 22 |
RS485 serial port-1 |
| 23 |
Antarmuka CAN1 |
| 24 |
LED+IR |
| 25 |
Antarmuka speaker SPK |
| 26 |
FAN Fan Connector |
| 27 |
Pelabuhan serial COM4(port serial TTL secara default, port serial RS232 opsional) |
| 28 |
Pelabuhan serial COM5(port serial TTL secara default, port serial RS232 opsional) |
| 29 |
Pelabuhan serial COM7(port serial TTL secara default, port serial RS232 opsional) |
| 30 |
Port serial COM8(port serial TTL secara default, port serial RS232 opsional) |
| 31 |
Antarmuka GPIO |
| 32 |
CTP antarmuka layar sentuh |
| 33 |
Antarmuka baterai RTC-BAT |
| 34 |
Antarmuka antena GPS(dilarang, modul GPS opsional) |
| 35 |
Antarmuka antena sekunder WiFi |
| 36 |
Antarmuka antena utama WiFi |
| 37 |
USB7_HOST |
| 38 |
USB6_HOST |
| 39 |
USB5_HOST |
| 40 |
USB4_HOST |
| 41 |
USB3_HOST |
| 42 |
USB2_HOST |
| 43 |
Port serial UART3(TTL) |
| 44 |
Antarmuka modul 4G |
| 45 |
SIM_CARD |
| 46 |
Antarmuka layar MIPI |
| 47 |
Antarmuka M.2(ditempatkan, dapat menghubungkan modul 5G, hard disk, dll.) |
Bab 2 Daftar fungsi dasar
| Indikator perangkat keras utama |
| CPU |
RK3 588, okta-inti, 2,4 GHz |
| DDR |
Standar 4G (opsional 8G/16G) LP DDR 4 |
| EMMC |
EMMC 64G (32G/ 128G dll opsional) |
| Resolusi dekoding |
Dukungan hingga 8K |
| sistem operasi |
Sistem Android1 2.0/Ubuntu20.04/Debian11.0 (kernel adalah Linux5.10) |
| Dukungan jaringan |
Ethernet, 1000M |
| 2.4G + 5G dual-band wifi6 modul, Bluetooth 5.4 |
| Dukung 4G (opsional 5G ), terhubung ke modul PCIE 4G / 5G |
| Antarmuka USB |
9, 1 USB3.0, 1 TYPEC-OTG, 7 USB 2.0 _HOST |
| Serial Port |
7, 5 TTL (4 232 opsional), 1 RS485, 1 DEBUG |
| Output LCD |
Antarmuka LVDS dua saluran, 1 |
| Antarmuka EDP, 1 (opsional 2) |
| HDMI output interface, 1 (opsional 2), hingga 8K @ 60fps output |
| Antarmuka MIPI, 1 |
| HDMI IN |
HDMI antarmuka masukan, 1 |
| GPS |
1, opsional |
| Output speaker |
Mendukung saluran tunggal 4R / 20W speaker |
| Jam Waktu Nyata RTC |
Baterai mendukung memori waktu selama 3 tahun dan mendukung waktu daya on dan off |
| Peningkatan Sistem |
Mendukung upgrade kabel USB / U disk / jaringan |
